H型單極組合式安全滑觸線，HXPnR-H、HXPnR-H8 、HXPnR-H加厚系列H型單極滑觸線三相制、四線制、五線制滑觸線由H型鋁合金本體導軌加壓V型不銹鋼滑接帶、PVC絕緣外殼、外置式集電器以及懸吊、固定等組件組合而成。HXPnR-H型單極滑觸線產品以其設計新穎、結構合理、維護方便、防腐防塵性能、使用安全等特點被廣泛地應用于電流較大、使用頻率較高、運行速度快和環境較差的場合，如冶金、造船、起重機、汽車制造、港口裝卸等。HXPnR-H型單極組合式安全滑觸線。導電滑線沿滑線縱長方向用ABS塑料作為整體保護除下部開口處與導電器接觸處外，因此安裝后接觸線沒有導電的外露部分，給安裝和維修帶來極大的方便，同時整體的塑殼保護（開口處除外），使滑觸線不致有積灰和防雨、露、冰、雪侵襲之功能，導軌與導軌之間的連接是專用的導軌連接器能使導軌和塑料外殼同伸入其間，其連接端也是安全可靠的。

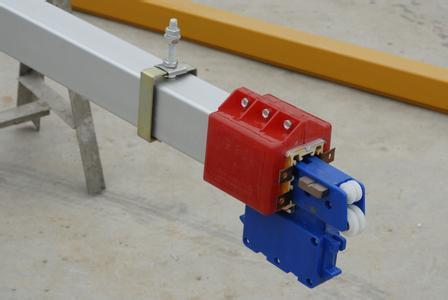

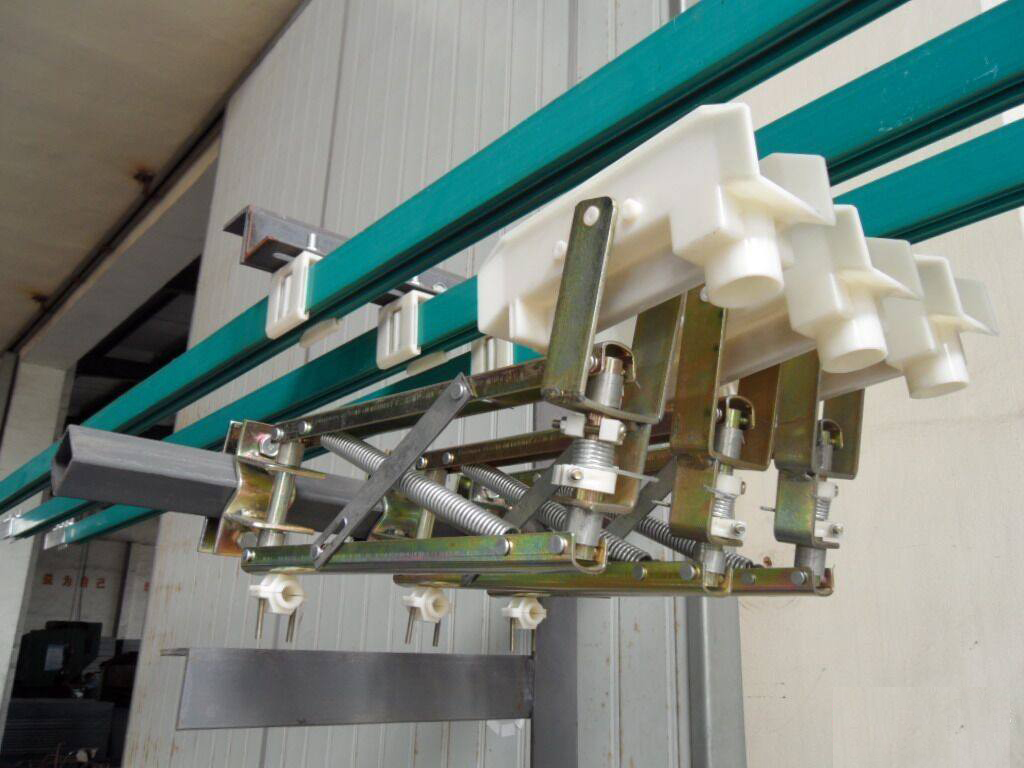

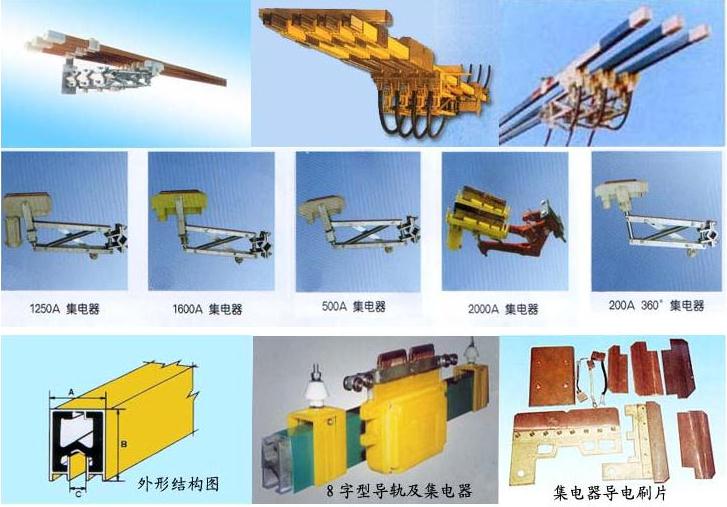

HXPnR-H型單極組合式安全滑觸線產品圖片
安全滑觸線又稱滑觸線，滑線，安全滑線,還可被稱為行車滑觸線，起重機滑觸線。安全滑觸線用于給移動中的設備供電，由兩部分組成，滑線導軌（固定部分，與電源相接，常導軌由單長4m/根或者6米/根連接而成），集電器（滑動部分，可在滑線軌道上或內滑動并與銅條接觸取電，集電器用于與移動電機相連）。揚州志力公司安全滑觸線,安全絕緣,防火阻燃,耐溫,抗老化,防塵防腐蝕,防日曬雨淋. 安全滑觸線用于各行各業的的橋式起重機,行車天車運輸機械，電動葫蘆等移動供電.
安全滑觸線（封閉，管式）又分為：單極滑觸線和多極滑觸線。他們都具有不同的特點與使用條件。除此之外還有其他新型滑觸線。例如鋼體滑觸線、無接縫安全滑觸線，室外地溝滑觸線等等。揚州志力公司的滑觸線結合中外先進滑觸線生產知識，通過不斷的試驗和改進，其生產的產品，不僅安全性能好，質量可靠，價格實惠，并且本公司有一套完善的售后維護系統，讓使用客戶用得放心。
安全滑觸線產品用途
1、適用于各種行業的電動橋式起重機大、小車滑動輸電。
2、各種運輸機械、裝卸橋移動供電。
3、供大型電梯、升降機等高速移動受電設施使用。
單極組合式安全滑觸線產品的規格型號（選型）
|
型號規格 |
滑觸線截面尺 |
載流量（A） |
適配外置式集電器 |
||
|
A |
B |
C |
|||
|
HXPnR-H-150/200 |
26.5 |
20.0 |
7.0 |
200 |
HJD-200 |
|
HXPnR-H-250/400 |
42.0 |
32.5 |
10.0 |
400 |
HJD-400? HJD-200 |
|
HXPnR-H-400/600 |
42.0 |
32.5 |
10.0 |
600 |
HJD-600? HJD-400 |
|
HXPnR-H-500/800 |
42.0 |
32.5 |
10.0 |
800 |
HJD-800? HJD-600 |
|
HXPnR-H-700/1000 |
42.0 |
32.5 |
10.0 |
1000 |
HJD-1000 HJD-600 |
|
HXPnR-H-900/1250 |
42.0 |
32.5 |
10.0 |
1250 |
HJD-1250 HJD-800 |
|
HXPnR-H-1500/2000 |
65 |
50 |
12 |
2000 |
HJD-1000 HJD-1250 |
|
HXPnR-H-2000/2500 |
85 |
60 |
15 |
2500 |
HJD-1250 HJD-1000 |
|
HXPnR-HB-1600/2000 |
91.7 |
55 |
15.6 |
2000 |
HJD-1000C HJD-1250C |
|
HXPnR-HB-2500/3000 |
91.7 |
55 |
15.6 |
3000 |
HJD-1500C HJD-1250C |
|
注：1、滑觸線標準長度：6m。 |
|||||
單極組合式安全滑觸線產品技術標準，技術參數：
|
規格型號 |
HXPnR-H-150 |
HXPnR-H-200 |
HXPnR-H-300 |
HXPnR-H-400 |
HXPnR-H-500 |
HXPnR-H-800 |
HXPnR-H-1300 |
|
額定電流（ A ） |
150A |
200A |
300A |
400A |
500A |
800A |
1300A |
|
+35°C 時電流電阻（ Ω /m ） |
0.000412 |
0.000354 |
0.000293 |
0.000212 |
0.000127 |
0.00083 |
0.000061 |
|
軌距 80mm 時軌間阻抗（ Ω /m ） |
0.000528 |
0.000413 |
0.000326 |
0.000228 |
0.000163 |
0.000148 |
0.000122 |
|
行運電壓（ V ） |
交流 660V/AC 或直流 600V/DC |
||||||
|
絕緣護套擊穿電壓（ KV ） |
13.9 |
||||||
|
絕緣體表面電阻（ Ω ） |
2 × 1013 |
||||||
|
KC （相比漏電起痕指數） |
>600V |
||||||
|
允許最大運行速度（ m/min ） |
600 |
||||||
|
環境溫度范圍 |
-35°C — +55°C |
||||||
|
絕緣材料可燃性 |
自滅 |
||||||
|
外型尺寸（ mm ） |
23.6×31.6??????? 32×42 |
||||||
|
懸掛間距（ m ） |
1.5m/3m? 1.33m/4m? 1.5m/6m??????? 2m/6m |
||||||
|
導軌斷面膨脹（不考慮） |
安裝長度 150 米內 安裝長度 200 米內 |
||||||
|
導軌標準長度（ m ） |
6 |
||||||
|
耐腐蝕性 |
耐酸、耐堿、耐鹽霧等 |
||||||
|
外殼防護等級 |
IP23 |
||||||
|
防腐電等級 |
0 級， 1 級 |
||||||

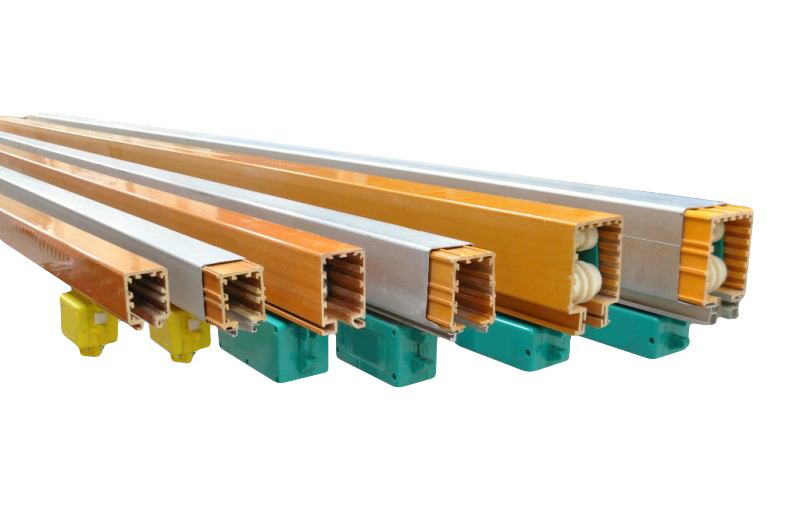

多極導管式安全滑觸線產品圖片
?

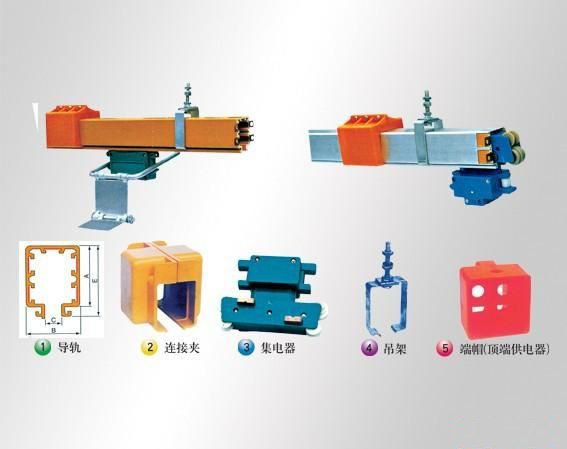

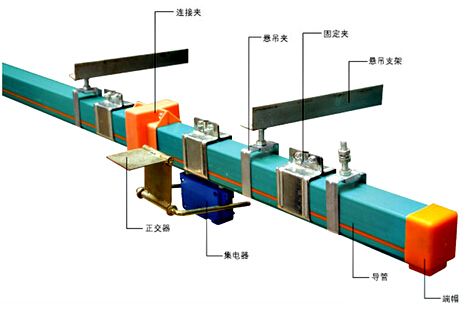

安全滑觸線-滑線導軌 HXTS、HXTL系列多極管式安全滑觸線由高強度工程塑料絕緣導管或鋁合金保護殼、多級導電銅排、集電器以及懸吊、固定等組件組合而成。揚州志力產品以其設計緊湊、性能穩定、使用安全的特點被廣泛地應用于電流較小、使用頻率較高的物流自動化流水生產線以及檢測線。

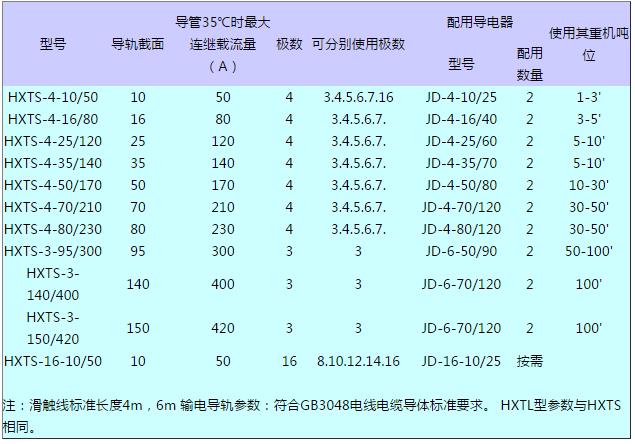

HXTS、HXTL系列多極管式安全滑觸線技術規格

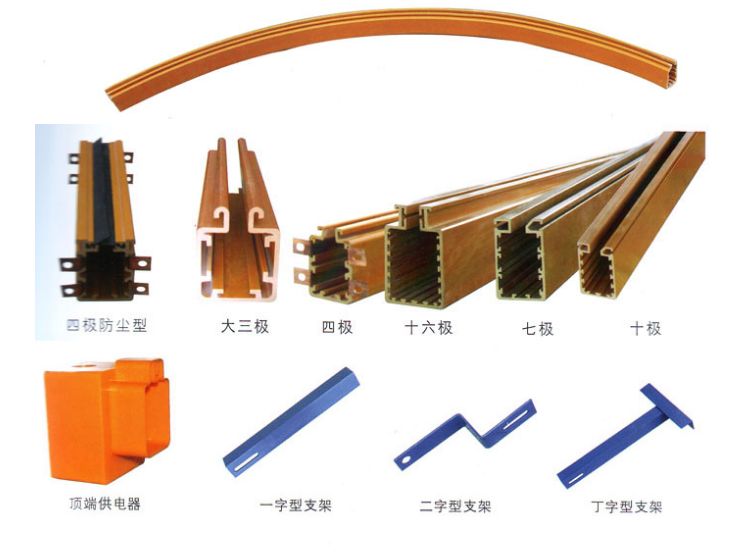

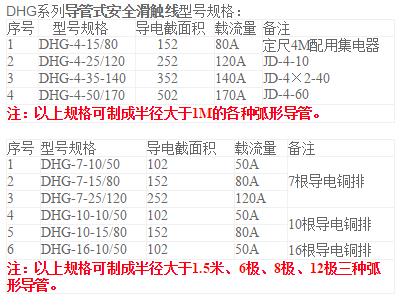

DHG系列導管式安全滑觸線是在特殊配制的半封閉工程塑料導管或鋁合金導管內，嵌有多極輸電銅導軌或帶絕緣槽板的銅導軌作為輸電母線，適用于各種電動葫蘆、電動橋式起重機、龍門式起重機、裝卸橋、堆垛機等倉儲設備。
